立式磁力管道泵

簡要描述：CQG立式管道磁力泵是在多年管道泵制造經驗上開發出來的新型泵類，它既具有ISG型管道離心泵的特點、又具有磁力化工泵的優點，是一代的無泄漏管道離心泵.

所屬分類：不銹鋼磁力泵

產品時間：2015-12-01

瀏覽量:8222

聯系我們 在線咨詢

立式磁力管道泵

CQG型磁力管道泵是在ISG型立式管道泵的基礎上設計而成的新型立式結構磁力泵，它既有ISG泵的優點，又與磁力傳動的*結合，達到了無泄漏輸送液體的要求。      CQG型立式磁力泵可直接安裝在管道的任何部位，對管道中的介質進行加壓，可直接替換原來的ISG泵，安裝尺寸和ISG泵*相同，方便用戶更換。 CQG立式磁力管道泵產品主要優點： 1、進行無泄漏運轉，可輸送易燃、易爆、劇毒及腐蝕介質。  2、材質優良，泵體、葉輪、隔離套等過流部件均采用優質不銹鋼制造。  3、立式磁力泵軸套采用高耐磨的碳化硅、碳化鎢，滑動軸承采用碳石墨M106K，并設置了潤滑油槽，有效地保證泵的使用壽命。  4、立式安裝，結構緊湊、占地面積小。  5、振動小，噪音低，運行特別平穩。 6、立式磁力泵的絕大多數零部件與CQB磁力泵互換，泵的性能與CQB型磁力泵相同；流量為3.2-100m 3 /h;揚程為20-80m;功率為0.75-75Kw。

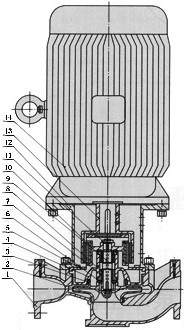

CQG型立式磁力泵型號意義 例如：CQG32-125L CQ：磁力驅動泵 G：管道泵 32：進口口徑（mm） 125：葉輪直徑（mm） L：立式結構 CQG-L磁力管道離心泵結構圖 1 泵殼 2 葉輪 5 隔離套 6 止推環 3 密封環 4 軸承體 7 軸承 8 軸套 11 螺母 12 聯接架 9 軸 10 內磁鋼總成 13 外磁鋼總成 14 電機 CQG型立式磁力泵主要性能參數 型  號 口徑（mm） 流量 （m3/h） 揚程 （m） 電機功率 （kW） 電壓  （V） 材質 進口 出口 CQG32-125L 32 20 3.2 20 1.1 380 不 銹 鋼 CQG32-160L 32 20 3.2 32 1.5 380 CQG40-105L 40 25 3.2 12.5 1.1  380  CQG40-125L 40 25 6.3 20 2.2 380 CQG40-160L 40 25 6.3 32 3 380 CQG40-200L 40 25 6.3 50 5.5 380 CQG50-85L 50 32 6.3 8 1.1 380 CQG50-105L 50 32 6.3 12.5 1.5 380 CQG50-125L 50 32 12.5 20 3 380 CQG50-160L 50 32 12.5 32 4 380 CQG50-200L 50 32 12.5 50 7.5 380 CQG50-250L 50 32 12.5 80 18.5 380 CQG65-125L 65 50 25 20 4 380 CQG65-160L 65 50 25 32 7.5 380 CQG65-200L 65 40 25 50 15 380 CQG65-250L 65 40 25 80 22 380 CQG80-125L 80 65 50 20 7.5 380 CQG80-160L 80 65 50 32 15 380 CQG80-200L 80 50 50 50 22 380 CQG80-250L 80 50 50 80 37 380 CQG100-125L 100 80 100 20 15 380 CQG100-160L 100 80 100 32 22 380 CQG100-200L 100 65 100 50 37 380 CQG100-250L 100 65 100 80 55 380 注:每個型號都可配防爆電機

CQG型管道磁力泵安裝和調試

（一）高溫磁力泵應水平安裝.開車前應檢查冷卻箱之潤滑油油位.若油位過低時應及時補充。開泵前.首先應打開冷卻水回路.進水管閥門的開啟度應根據泵正常工作后冷卻出水管的溫度進行調節。

（二）當抽吸液面高于果軸心線時.起動前打開吸入管道閥門即可.若抽吸液面低于泵軸心線時.管道需配備底閥。

（三）泵使用前應進行檢查.電機風葉轉動要靈活.無卡住及異常聲響.各緊固件要緊固。四）檢查電機旋轉方向是否與磁力泵轉向標記*。

（五）電機啟動后.緩慢打開排出閥.待泵進入正常工作狀態后.再將排出閥調到所需開度。泵停止工作前.應先關閉排出閥門.然后切斷電源.再關閉冷卻水管閥門。

CQG型管道磁力泵使用注意事項

（一）因磁力泵軸承的冷卻和潤滑是靠被輸送的介質.所以禁止空運轉.同時避免在工作中途停電后再啟動時所造成時空栽運轉。

（二）被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒,需加磁性過濾器。

（三）被輸送的介質及其溫度應在泵材允件范圍內。泵的使用溫度<280℃，大工作壓力1.6MPa, 密度不大于1840kg/m3，粘度不大于30cm2/S的不含硬顆粒和扦維的液體。特殊工況應嚴格按合同協議規定。

（四）對于輸送液為易沉淀結品的介質，使用后應及時清洗，排凈泵內枳液。

（五）磁力泵正常運行1000小時后.應拆檢軸承和端面動環的麿損情況，并更換不宜再用的易損件。

CQG磁力管道泵訂貨須知：

一、①產品名稱與立式磁力泵型號②磁力泵口徑（mm）③立式磁力管道泵揚程（m）④磁力管道泵流量（m3/h）⑤立式磁力泵電機功率（KW）⑥CQG立式磁力泵轉速（r/min）⑦泵電壓〔V〕⑧立式磁力泵材質⑨CQG磁力管道泵是否帶附件以便我們的為您正確選型。
上海中球泵業有限公司【www.gz-greenspring.com】提供不銹鋼磁力泵、耐高溫磁力泵、塑料磁力泵、自吸式磁力泵等系列產品。
